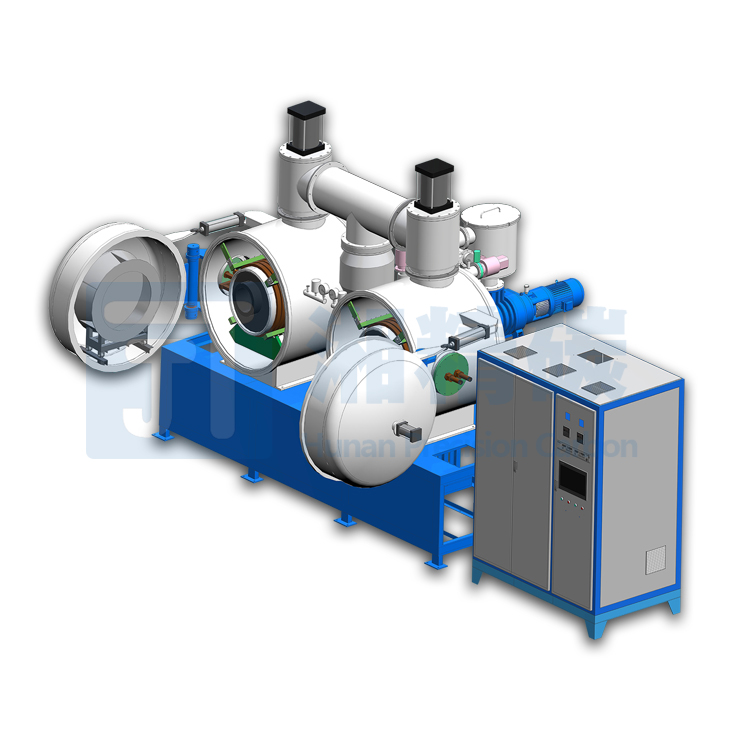

本製品は、材料準備のための専門的な装置である酸化ケイ素真空昇華炉です。その主な機能は、酸化ケイ素材料を高温で昇華させて、高純度の酸化ケイ素膜または結晶を取得することです。この種の装置は、半導体、オプトエレクトロニクス、ナノテクノロジーなどの分野で広く使用されており、重要な研究および応用価値があります。
酸化ケイ素真空昇華炉は専門的に設計され、高効率と安定した性能で製造されています。真空環境は昇華中に材料の純度を効果的に保護し、最終的なフィルムや結晶の品質を保証します。同時に、この装置は正確な温度制御システムも備えており、さまざまな材料のニーズを満たす安定した高温環境を提供できます。
酸化ケイ素真空昇華炉は、人間化されたインターフェイス設計とインテリジェントな制御システムを備えており、操作が簡単です。ユーザーはタッチスクリーンを通じてデバイスを設定および監視し、完全な自動操作を実現できます。さらに、この装置には安全機能があり、オペレータの安全を確保するための複数の保護手段が備えられています。
当社の酸化ケイ素真空昇華炉は、そのプロフェッショナルな性能と高品質でよく知られており、お客様から好評をいただいております。研究分野でも産業用途でも、この装置はユーザーに信頼性の高い材料準備ソリューションを提供できます。酸化ケイ素の真空昇華炉に関するご要望やご質問がございましたら、お気軽にお問い合わせください。最高品質の製品とサービスを喜んでご提供いたします。
酸化ケイ素の真空昇華炉は、高純度の酸化ケイ素膜を製造するための一種の装置であり、応用範囲が広く、将来性が高い。
まず第一に、酸化ケイ素薄膜は、エレクトロニクス、オプトエレクトロニクス、光学、マイクロおよびナノエレクトロニクスの分野で重要な用途を持っています。エレクトロニクスの分野では、酸化シリコン薄膜は、金属-絶縁体-金属構造の金属酸化物半導体電界効果トランジスタ(MOSFET)を作製するための絶縁層として使用できます。オプトエレクトロニクスの分野では、酸化ケイ素薄膜を使用して、光ファイバー、光導波路デバイス、光カプラーなどの光導波路デバイスを作製することができる。光学の分野では、酸化ケイ素膜を使用して光学膜、光学フィルター、光学ミラーを製造できます。マイクロおよびナノエレクトロニクスの分野では、酸化シリコン薄膜を使用してマイクロ電気機械システム (MEMS) やナノ電子デバイスを作製できます。
第二に、真空昇華炉には多くの利点があり、高純度の酸化ケイ素薄膜の製造において幅広い可能性を秘めています。まず、真空昇華炉は高温で準備できるため、シリコン酸化膜の結晶性と密度を向上させることができます。第二に、真空昇華炉は真空環境で準備できるため、酸素などの不純物によるシラス酸化膜の汚染を回避することができる。第三に、真空昇華炉はシリコン酸化膜の厚さと組成を制御でき、さまざまな応用分野のニーズを満たすことができます。最後に、真空昇華炉は大量生産を可能にし、生産効率の向上とコストの削減を実現します。
要約すると、酸化ケイ素の真空昇華炉には幅広い用途があり、将来性が期待できます。エレクトロニクス、オプトエレクトロニクス、光学、マイクロおよびナノエレクトロニクスの分野の継続的な発展に伴い、高純度のシリコン酸化膜の需要も増加し続けるでしょう。したがって、酸化ケイ素真空昇華炉はこれらの分野で重要な役割を果たし、関連産業の発展を強力にサポートすることになります。同時に、科学技術の進歩と装置の継続的な改善に伴い、酸化シリコン真空昇華炉の性能と効率は向上し続け、高品質の酸化シリコン膜を製造するためのより良いソリューションを提供します。
