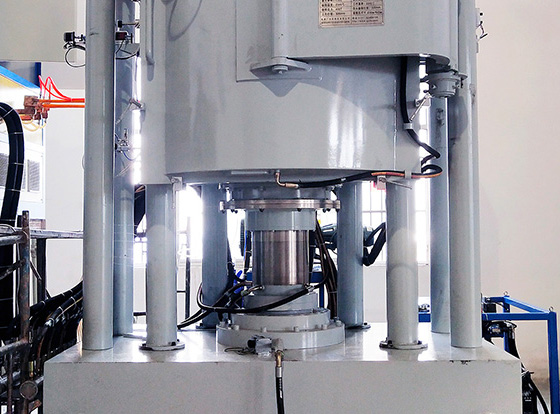

真空ホットプレス炉：ルースパウダーを規定の型に入れる工程
形状または粉末成形体を加熱し、同時に圧力を加えて、
材料は、真空環境で同時に形成され、焼結されます。
第 1 段階: 細孔の接続性
初期および中期の焼結段階を含む。圧力により、粒子接触領域で塑性曲げサービスが発生します。
膨張した接触ゾーンで累乗クリープが発生し、材料の移行が発生します。
原子と空孔の間で体積拡散と粒界拡散が起こります。
転位はまた、登って粒界すべりを引き起こします。焼結体の密度は急速に増加します。
第 2 段階: 穴の分離
焼結段階とも呼ばれます。気孔は粒界にあり、
粒子の微細孔は除外されません。この時、まだ初期段階のメカニズムが残っており、
しかし、クリープと拡散が焼結の主なメカニズムになり、材料の収縮が遅く、製品の高密度化度が高くなります。
ホットプレス焼結緻密化プロセス
焼結後期になると閉気孔の圧力が高まり、
表面張力の影響を打ち消し、粒界拡散を弱め、
体積拡散速度が遅いため、後の段階での収縮が困難になります。
ホットプレスは、オフセット表面張力を補償し、継続する焼結を促進するために外力を提供することができます。
ホットプレスの条件下では、固体粉末は非ニュートン流体の特性を示す場合があります。
せん断応力が降伏点を超えると流れが発生し、物質移動速度が速くなり、
閉じた気孔は、材料の粘性または塑性流動によって除去できます。
