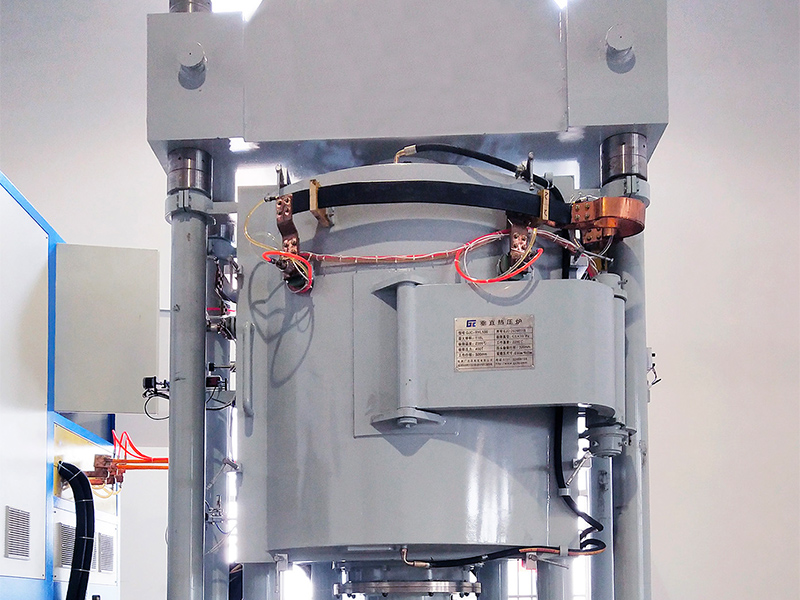

湖南 Jingtan の自動化装置 Co.、株式会社。ホットプレス焼結炉の構造特性を紹介します。
ホットプレス焼結炉は、炉本体、炉カバー、保温バレル、油圧装置、サポートと工作機械、発熱体と電源、真空システム、水冷システム、温度測定システムで構成されています。
(1) 炉体はステンレス鋼製で、二層構造で、内胴と外胴に分かれており、底頭部はスピニング加工されています。ホットプレス装置によって生成される力は炉体によって支えられる必要があるため、炉体は高い強度と十分な剛性を備えている必要があり、外力や高温下で変形してはなりません。下部の動的シール装置の固定シートの中心線は、下部プッシュロッドの動きの真直度を確保するために、炉本体のフランネルプレートと垂直でなければなりません.動的高密度土壌シール装置の固定シートは、シールの耐用年数を延ばすために良好な冷却条件を備えています。
（2）ホットプレス焼結炉の炉蓋は、炉蓋本体、吊り上げオイルシリンダー、上部圧力ヘッドで構成されています。炉蓋は二層構造で、下部押棒の圧力に耐えるため、十分な強度と剛性が必要です。上部圧力ヘッドの下端は、作業時に高温ゾーンにあり、強制冷却する必要があります。
（3）保温バレルは、断熱バレル、反射バレル、断熱層、バレル本体で構成されています。加熱体はグラファイトロッド、モリブデンシート、ニッケルコーターベルトで作ることができ、保温はグラファイトフェルト、タングステンとモリブデン、ステンレス鋼で作ることができます。タングステンとモリブデンシートで作られた金属スクリーン反射バレルは、主に発熱体によって生成される放射熱に抵抗し、材料への汚染による損傷を回避します。
（4）ホットプレス装置は、油圧ステーション、オイルシリンダー、リフティングオイルシリンダー、下部プッシュロッド、およびコントローラーで構成されています。油圧ステーションには 2 つの圧力出力があります。1 つは炉カバーを上下に動かすためのもので、もう 1 つは高温の圧力シリンダーの動きを駆動するためのものです。熱圧シリンダー制御には、手動または自動の 2 つの方法があります。製品が常に一定の圧力状態になるように、設定圧力自動圧力による自動操作。シリンダ動作の速度調整範囲。高温の圧力シリンダーは高い安定性を備えている必要があり、負荷がかかっているときに揺れることはありません。ホットプレスシリンダーの動作品質は、高品質の製品を生産するための重要な条件の1つです。下プッシュロッドは高温域で負荷が動く部分です。高圧・高温の影響を受け、高温域を移動します。高温で変形したり酸化したりしないことが求められます。したがって、良好な冷却条件と動的シール性能が必要です。
